Perintah Join Curves Di CorelDRAW

Aplikasi : CorelDRAW X6

Join Curves berfungsi untuk menggabungkan dua objek kurva terbuka menjadi kurva tertutup;
Cara pengoperasiannya sebagai berikut;

1. Sebagai contoh, buat objek kurva terbuka, dengan Bezier tool di Toolbox;


2. Dengan syarat node awal dan akhir kalau ditarik garis lurus sejajar;



3.  Duplikat objek dengan tekan Ctrl+D di keyboard, selanjutnya arahkan mouse di kotak indikator yang samping kiri tengah, klik tahan;

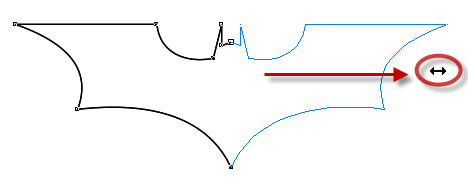

4. Kemudian drag dengan menggeser mouse ke kanan;


5. Sampai keluar dari batas objek aslinya, dengan pijit tombol Ctrl lepas tombol mouse, untuk menduplikat objek tersebut sampeyan juga bisa menggunakan perintah Transformation-Mirror;

6. Hasilnya akan seperti ini, dalam hal ini objek hasil duplikasi aku beri warna merah pada outline sebagai tanda bahwa kedua objek itu belum menyatu menjadi kurva tertutup;


7. Untuk menggabung dua objek tersebut menjadi satu disini aku menggunakan perintah Join Curves, yang letaknya di Menu Bar > Window > Dockers > pilih Join Curves, caranya seleksi dua objek tersebut dan klik Apply pada Docker Join Curves;


8. Sehingga objek akan nempel jadi satu objek kurva tertutup;


9. Dengan begitu objek bisa diberi warna pada Color Palette, misalnya warna hitam, hasilnya seperti gambar dibawah ini;


Demikian semoga bermanfaat...
